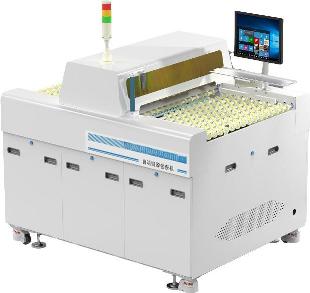

Автоматический тестер для проверки толщины меди
на печатной плате (заготовке)
Это - автоматическая машина для проверки толщины меди. Она является основной контрольно-измерительной машиной для тестирования
толщины медной фольги на поверхности печатной платы (заготовки). Данная машина также используется для определения толщины
меди на поверхности печатной платы (заготовки) после гальванического меднения.
Тестируемая плата (заготовка) входит в тестовое оборудование с передней стороны, после этого как срабатывает механизм захвата,
Затем плата продолжает транспортироваться вперед для выполнения трех отдельных тестов (на каждой тестовой линии берутся три тестовые точки),
тест для них проводится одновременно. После завершения тестов, плата входит в зону выхода и втягивается в заднюю панель
машины для выгрузки платы из машины.
Особенности
1. Оборудование имеет интеллектуальные характеристики, предоставляет данные о сверлении для сверлильной машины, оборудование может
автоматически идентифицировать, автоматически находить правильную точку для сверления, избегать при измерении местоположение отверстия.
Также можно установить контрольную (тестовую) точку для измерения и вручную.
2. Вы можете свободно регулировать направление платы (заготовки) для тестирования.
3. Тестовые данные могут храниться в соответствии с каждой партией/сменой/днем для прослеживаемости, чтобы соответствовать
требованиям качества конечных клиентов.
4. В машине установлен ключ утечки - для взаимодействия с правильными мерами заземления для защиты личной безопасности.
5. Система управления - гуманизирована, эргономична, с функцией автоматической подачи сигнала тревоги.
6. Данное оборудование может быть дополнительным сканирующим пистолетом, сканирующим код с идентификационным номером LOT,
моделью продукта, для стыковки с системой MES для получения данных и загрузки базы данных MES.
Основные технические характеристики:
Размеры оборудования: Max: Д 1600мм x Ш 1200мм х В 1300мм
Вес оборудования: 950 кг
Электропитание: AC220V, 50Hz,2kw
Окружающая температура: 0 ~ 40oС
Скорость платформы: 3 м/мин
Скорость тестирования: 4 ~ 5 штук/мин
Рабочая высота: 1000 + 20мм
Режим позиционирования: центральное позиционирование (по центру)
Размеры плат (заготовок): (ДхШ) 300x300мм ~ (ДхШ) 720 x 720мм
Толщина плат (заготовок): 0.1 ~ 6 мм
Метод тестирования: Тесты происходят с помощью 3-х пар тестовых головок. На каждой стороне печатной
..................................платы может быть задано для тестирования - 3 точки, 6 точек или 9 точек.
..................................Можно также выбрать для тестирования просто одну конкретную точку.
.................................Тесты в точках на плате происходят одновременно.
Диапазон измерения: 0.2 - 250 мкм
Точность позиционирования тестовой точки: около +1.5 мм
Точность измерения: + 3% (проверка стандартных плат)
Тестовая область для толщины меди: минимум 10 х15 мм
Измеритель толщины меди: Bamtone/T66 (6 каналов)
Тестовый зонд для определения толщины меди: MT01 вольфрамовый стальной зонд
Функция MES: поддерживает передачу данных и удаленное управление (опционально)
Статистические функции: ДА
Функция разгрузки: (опционно)
Способ транспортировки: транспортировка по горизонтальной конвейерной линии
Установка, сервисное обслуживание и техническая поддержка обеспечиваются высококвалифицированными специалистами нашей компании
и завода-изготовителя.
