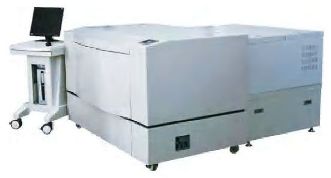

Фотоплоттер WD9008
Лазерный плоттер WD9008 компании WIDE разработан для создания фотошаблонов, предназначенных для изготовления печатных плат.
Пленка автоматически загружается из лотка и наматывается на барабан, на котором она удерживается за счет вакуума.
Рисунок формируется 64-х лучевым полупроводниковым лазером с длиной волны 650 нм.
По окончании процесса формирования рисунка фотошаблон автоматически загружается в пристыкованную автоматическую проявочную машину.
По окончании процесса проявки оператор забирает готовый фотошаблон из лотка проявочной машины.
В отличии от предыдущих моделей фотоплоттеров, в которых для перемещения оптической платформы и позиционирования используется ШВП,
в данной модели применяется линейный двигатель.
Для изготовления фотошаблонов могут применяются пленки фирм Agfa, Kodak, Fuji.
В комплект поставки входит вакуумный насос, комплект ЗИП, персональный компьютер с программным обеспечением для работы на фотоплоттере
и монитор.
Основные особенности
- высокая точность
- разнообразное управление шаблоном параметров
- уникальный алгоритм калибровки координат
- высокоточная система управления сканированием
- лазерное экспонирование обеспечивается равномерной магнитной левитацией с приводом от двигателя
- перемещение оптической платформы с помощью линейного двигателя
- однородность ширины линии обеспечивает система автоматического регулирования постоянной температуры лазера
- автоматический режим работы
- однородная ширина линии до 25 мкм и зазора до 25 мкм
- высокое разрешение 6000/9000/12000 dpi
- высокая скорости отрисовки шаблона ~ 6 мин 45 сек. при разрешении 6000dpi
- лоток на 25 пленок
- автоматическая загрузка и выгрузка рулона пленки, длиной до 30 метров
- удобный и простой интерфейс
- специально разработан для печатных плат, ЖК-дисплеев, прецизионной печати и т. д.
- простота в работе и обслуживании
Основные технические характеристики
Формат пленки: max: 1320х914мм (52х36'), рулон длиной до 30 меторов
Тип фотоплёнки: Kodak, Fujifilm, Agfa
Перенос изображения: внешний барабан, 64-лучевое сканирование, полупроводниковый красный лазер
......с длиной волны 650 нм
Толщина пленки: 0.18 мм
Длина волны лазера: 650 нм
Количество лучей лазера: 64
Разрешение: 6000, 9000, 12000 dpi
Точность совмещения: +<15 мкм
Минимальная ширина линия/зазор: 25/25 мкм
Емкость лотка для фотопленки: рулон, длиной до 30 метров
Скорость формирования изображения: max: 6 мин 45 сек (6000dpi)
Формат входных данных: Gerber
Электропитание: 220В +2%, 50/60Гц, 5А
Условия эксплуатации: температура 20-22oС, относительная влажность 55-63%)
Габариты (ДхШхВ): фотоплоттер: 1710х1100х1300 мм
Вес: 800 кг
Установка, сервисное обслуживание и техническая поддержка обеспечиваются высококвалифицированными специалистами нашей компании
и завода-изготовителя.
